名 称: 转向轴耦合式测功机系统
品 牌: EMTAT
型 号: 转向轴耦合式测功机
手册下载
最大扭矩:1800Nm,精度≤±0.04%
最高转速:3000rpm,精度≤±1rpm
最大轴负重:3500kg/轴
模拟转向负载力:2500N
模拟转向行程:-200~200mm
使用温度范围:-20~+40℃
电源:380VAC,50Hz@三相
冷却方式:风冷
加载测功机系统主要由测功电机、扭矩传感器、联轴器、变频器、整流单元、测功机支座、 铸铁平板、夹具及附件等组成。测功机采用柔性化设计,与车辆轮毂采用快速连接结构,用户可以短时快速的完成车辆与测功机的连接。 测功机可以进行转速和扭矩控制,用于模拟道路负载,负载模拟方式包括:恒扭控制、计算道路 谱模拟,实际道路谱导入,以及用户自定义载荷谱等方式。

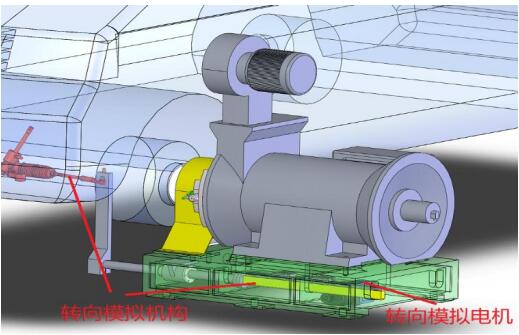

转向模拟系统
转向模拟系统安装在测功电机支座下方,由 两套转向机构共同组成,包含伺服电机、驱动器、 减速机、直线滑轨、滑动导杆、专用夹具及安装 附件等。转向模拟系统采用低惯量柔性化设计, 通过与测试车辆转向器横拉杆球头连接来模拟转向。其EMC特性满足300V/m的雷达波测试和 600V/m的连续场强辐射抗扰度测试。
我司EMC集成与服务特点和优势:
提供专业支持,以明确您的要求;
将已有的测试与测量设备集成到新 EMC 测试系统;
增强已有的测试系统;
提供一体化交钥匙解决方案, 包括测试与测量设备和电波暗室;
经验丰富的系统工程师提供咨询、规划、集成和培训服务;
样机及备机服务;
案例参观服务;
一流的现场和售后专家支持。
