屏蔽效能测试系统
产品分类 EMC测试系统 屏蔽效能测试系统

随着新能源汽车的高压产品应用普及,其线束所带来的干扰引起汽车安全的相关困扰,如何有效地评估与测试高压线缆以及连接器的屏蔽效能是线缆供应商以及整车厂关注的工程难题。低辐射与高抗扰性能的高压线缆及连接器的屏蔽效能测试系统是大家所关心的产品。屏蔽效能分为:

● 三同轴法(高压电缆)
● GPM法(高压电缆)
● 管中管法(高压接头)
● 线注入法
● 电流钳法

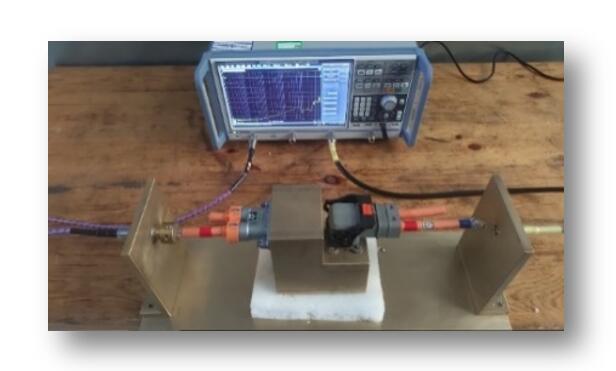

  • 电流探头法测试系统

    电流探头法测试系统由测试夹具与电流探头及相应的网络分析仪(或者接收机与信号源)组成。

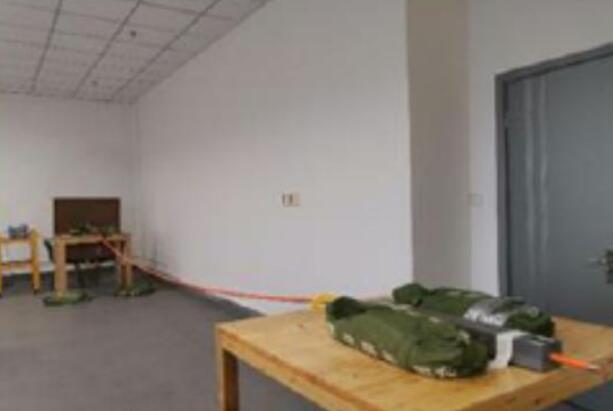

  • 线注入法测试系统

    用于各种不同线径线缆的转移阻抗的线注入法测试,该方法通过把规定的电压和电流加到线缆的屏蔽层并测量感应电压来获得表面转移阻抗。

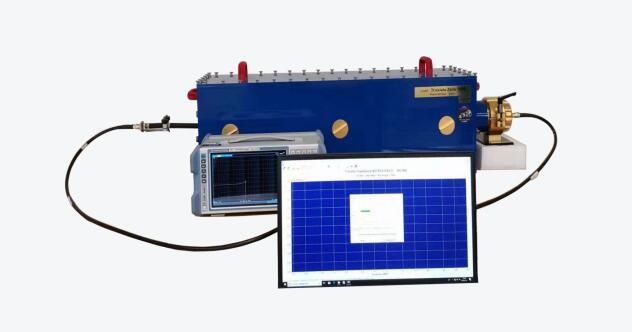

  • 管中管法测试系统

    管中管法屏蔽效能测试系统,测试方法与三同轴法类似,测试设备由CoMeT-90 和 Triaxial cell 100,矢网,夹具等组成,参考测试标准:IEC62153-4-7:2018,测量参数是:转移阻抗、屏蔽衰减、耦合衰减。

  • GPM法测试系统

    GPM方法能够克服三同轴法对于不同尺寸和形状的连接系统需要重新设计和制造用于外部电路的屏蔽体的缺点,而且测试便捷对测试人员要求更低。最重要的是GPM方法能够将测试内外电路均实现匹配,极大地提升了测试的截止频率。

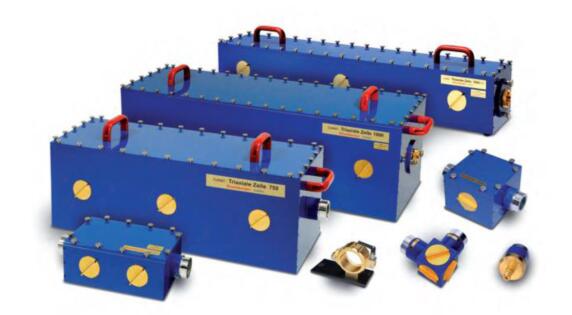

  • 三同轴测试系统

    CoMeT 测试系统由CoMeT 测试套管及相应的网络分析仪组成。通过该系统的封闭测试装置,可以测试出大于125dB 的屏蔽衰减和精确到μOhm 的转移阻抗。解决行业目前对于高压屏蔽线缆及 连接器屏蔽效能评估工程难题,评估屏蔽线缆、 连接器、线束总成屏蔽效能。
